Bok tamo! Dobavljač sam strojeva Fanuc Cnc Lathe i drago mi je podijeliti neke uvide o tome kako programirati narezivanje navoja s metričkim i imperijalnim jedinicama na ovim lošim strojevima.
Prvo, razgovarajmo malo o tome zašto je narezivanje navoja tako velika stvar u svijetu CNC tokarilica. Urezivanje navoja se koristi za stvaranje elemenata nalik vijcima na izratku, koji su ključni za sve vrste mehaničkih sklopova. Bilo da se radi o automobilskim dijelovima, zrakoplovnim i svemirskim komponentama ili samo osnovnim strojevima, vrlo je važno napraviti pravi navoj.
Razumijevanje metričkih i imperijalnih jedinica
Prije nego što krenemo u programiranje, moramo dobro razumjeti metričke i imperijalne jedinice. Metričke jedinice temelje se na Međunarodnom sustavu jedinica (SI) i koriste milimetre (mm) kao standard za duljinu. Imperijalne jedinice, s druge strane, obično se koriste u Sjedinjenim Državama i nekoliko drugih zemalja, a koriste inče (in) kao glavnu mjeru duljine.
Kod navoja, korak je ključni parametar. Kod metričkog navoja korak se definira kao udaljenost između susjednih navoja u milimetrima. Na primjer, metrički navoj M10x1,5 ima korak od 1,5 mm. Kod imperijalnih navoja, korak se često izražava kao broj navoja po inču (TPI). Dakle, ako imate 1/4 - 20 navoja, to znači da postoji 20 navoja po inču.
Osnove Fanuc CNC tokarilice
Fanuc CNC strug je snažan i svestran stroj. Dolazi s upravljačkim sustavom prilagođenim korisniku koji vam omogućuje programiranje raznih operacija, uključujući narezivanje niti. Kontrolni sustav ima određeni skup kodova i naredbi koje trebate koristiti da biste rekli stroju što treba učiniti.
Programiranje metričkih navoja
Počnimo s programiranjem metričkih navoja na Fanuc CNC tokarilici. Opći postupak uključuje određivanje promjera navoja, koraka i broja prolaza.
- Odabir alata: Prvo morate odabrati odgovarajući alat za rezanje niti. Provjerite je li dizajniran za metričke navoje i je li odgovarajuće veličine za navoj koji želite izrezati.
- Postavljanje programa: U vašem Fanuc programu, koristit ćete naredbu G76 za navoje. Evo osnovnog primjera programa za metričke niti:
O1000; N10 G20 G97 S1000 M03; // Postavite na način inča (možete promijeniti na G21 za metriku), konstantna površinska brzina, brzina vretena 1000 o/min, uključite vreteno N20 T0101; // Odaberite alat 1 i njegov pomak N30 G00 X25.0 Z2.0; // Brzi pomak u početni položaj N40 G76 P020060 Q100 R0.05; // Parametri ciklusa narezivanja navoja: 2 završna prolaza, kut navoja od 0 stupnjeva, uključeni kut od 60 stupnjeva, minimalna dubina rezanja 0,1 mm, dodatak za završnu obradu 0,05 mm N50 G76 X20.0 Z - 30.0 P1500 Q300 F1.5; // Promjer navoja 20 mm, krajnji položaj Z = - 30 mm, visina navoja 1,5 mm, dubina prvog reza 0,3 mm, korak 1,5 mm N60 G00 X50.0 Z50.0; // Brzo kretanje u siguran položaj N70 M05; // Zaustavljanje vretena N80 M30; // Kraj programaU ovom programu naredba G76 koristi se dva puta. Prvi G76 postavlja parametre ciklusa narezivanja, a drugi specificira stvarnu operaciju narezivanja.
Programiranje Imperial Threading
Programiranje imperijalnog narezivanja slično je metričkom narezivanju, ali morat ćete koristiti odgovarajuće jedinice i prilagoditi naredbe u skladu s tim.
- Odabir alata: Opet odaberite alat za narezivanje navoja dizajniran za imperijalno narezivanje navoja.
- Primjer programa:
O2000; N10 G20 G97 S800 M03; // Postavljen na inčni način rada, konstantna površinska brzina, brzina vretena 800 o/min, uključeno vreteno N20 T0202; // Odaberite alat 2 i njegov pomak N30 G00 X1.0 Z0.1; // Brzi pomak u početni položaj N40 G76 P020060 Q0.005 R0.002; // Parametri ciklusa narezivanja navoja N50 G76 X0.75 Z - 1.5 P0.03125 Q0.01 F0.05; // Promjer navoja 0,75 in, krajnji položaj Z = - 1,5 in, visina navoja 0,03125 in, dubina prvog reza 0,01 in, korak 0,05 in (20 TPI) N60 G00 X2.0 Z2.0; // Brzo kretanje u siguran položaj N70 M05; // Zaustavljanje vretena N70 M30; // Kraj programaU ovom primjeru imperijalnih navoja koristimo istu naredbu G76, ali s vrijednostima temeljenim na inčima.
Savjeti za uspješno spajanje niti
- Nošenje alata: Alati za urezivanje navoja mogu se brzo istrošiti, osobito ako režete tvrde materijale. Pazite na stanje alata i zamijenite ga po potrebi.
- Kontrola čipova: Pravilna kontrola strugotine je neophodna. Upotrijebite rashladnu tekućinu kako biste isprali strugotine i spriječili njihovo zahvaćanje u navoje.
- Kompenzacija zazora: Fanuc CNC strugovi imaju značajke kompenzacije zazora. Pobrinite se da ih ispravno postavite kako biste osigurali točan navoj.
Naša ponuda Fanuc CNC tokarilica

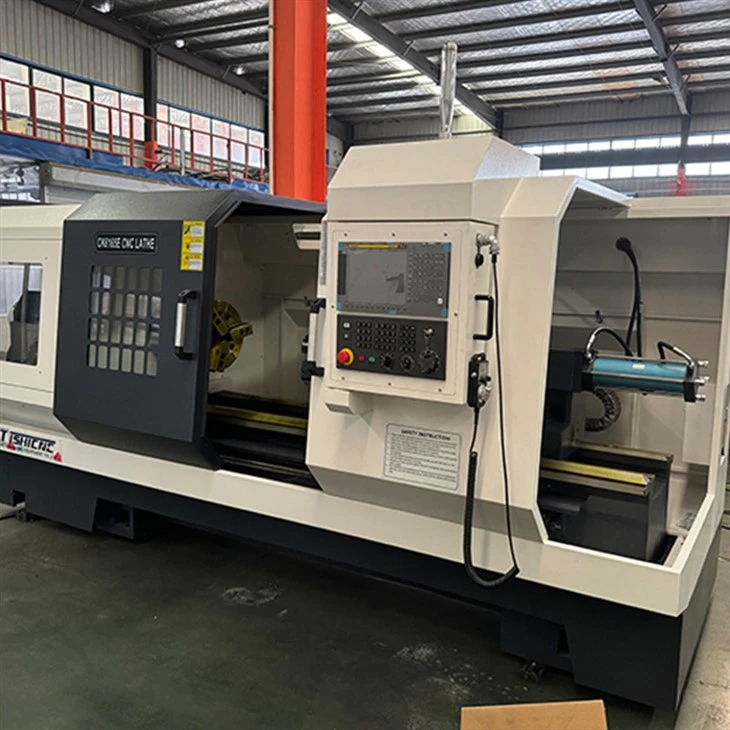

Nudimo širok raspon Fanuc CNC tokarilica, uključujućiCNC tokarski stroj s kosim krevetom,Ravni CNC, iHorizontalno CNC tokarenje. Ovi su strojevi izrađeni da traju i opremljeni su najnovijim Fanuc sustavima upravljanja, što ih čini savršenima za sve vaše potrebe za narezivanje navoja i tokarenje.
Ako tražite visokokvalitetni Fanuc CNC tokarski stroj ili trebate više informacija o programiranju navoja, nemojte se ustručavati kontaktirati. Ovdje smo da vam pomognemo da napravite pravi izbor i izvučete maksimum iz svog stroja. Bilo da ste mala radionica ili veliki proizvodni pogon, imamo savršeno rješenje za vas.
Zaključak
Programiranje narezivanja navoja s metričkim i imperijalnim jedinicama na Fanuc CNC tokarilici moglo bi se isprva činiti pomalo zastrašujućim, ali uz dobro razumijevanje osnova i nešto prakse, moći ćete stvoriti točne i visokokvalitetne navoje. Ne zaboravite obratiti pažnju na detalje, koristiti prave alate i iskoristiti značajke koje nudi Fanuc sustav upravljanja.
Ako ste zainteresirani za kupnju jednog od naših Fanuc CNC tokarilica ili imate bilo kakvih pitanja o programiranju, kontaktirajte nas za prijateljski razgovor i započnimo raspravu o nabavi. Uvjereni smo da vam možemo pružiti najbolje strojeve i podršku kako bismo zadovoljili vaše proizvodne potrebe.
Reference
- Fanuc CNC tokarski stroj Priručnik za rukovanje
- Priručnik za obradu navoja
