CNC stroj za tokarenje kamen je temeljac moderne proizvodnje, koji nudi preciznost i učinkovitost u izradi cilindričnih dijelova. U srcu mnogih CNC strojeva za tokarenje leži ključna komponenta: revolver. U ovom postu na blogu, kao dobavljač CNC strojeva za tokarenje, zadubit ću se u to što je revolver, njegove funkcije, vrste i značaj u procesu obrade.
Što je kupola u CNC stroju za tokarenje?
Revolverska glava u CNC stroju za tokarenje je uređaj za držanje alata koji se okreće kako bi pozicionirao različite alate za rezanje u radni položaj. To je poput stanice s više alata koja omogućuje stroju izvođenje raznih operacija strojne obrade bez potrebe za ručnom izmjenom alata. Ovo značajno smanjuje vrijeme postavljanja i povećava ukupnu učinkovitost procesa obrade.
Zamislite tradicionalnu radionicu u kojoj strojar mora zaustaviti stroj, ukloniti jedan alat i instalirati drugi svaki put kada je potrebna druga operacija. Ovaj proces ne samo da oduzima puno vremena, već je i sklon pogreškama. Revolverska glava u CNC stroju za tokarenje automatizira ovaj proces izmjene alata, omogućujući stroju brzo i precizno prebacivanje između različitih alata pod kontrolom računalnog numeričkog upravljačkog (CNC) sustava.
Funkcije kupole
1. Skladištenje alata
Primarna funkcija revolverske glave je pohranjivanje više alata za rezanje. Ovisno o dizajnu i veličini kupole, može primiti od nekoliko do više od desetak alata. Ovi alati mogu uključivati alate za tokarenje, bušilice, bušilice i alate za narezivanje navoja. Na primjer, u složenom poslu strojne obrade koji zahtijeva grubo tokarenje, završno tokarenje, bušenje rupe, a zatim narezivanje navoja, svi potrebni alati mogu se unaprijed umetnuti u revolver.
2. Indeksiranje alata
Indeksiranje alata je proces rotiranja revolverske glave kako bi se potrebni alat doveo u radni položaj. CNC sustav šalje naredbe pogonskom mehanizmu revolverske glave, koji rotira revolversku glavu na točno mjesto gdje se nalazi željeni alat. Ovaj je proces vrlo precizan, osiguravajući da je alat ispravno poravnat s radnim komadom za preciznu obradu.
3. Fleksibilnost strojne obrade
Imajući više alata dostupnih na revolverskoj glavi, CNC stroj za tokarenje može izvesti širok raspon operacija na jednom radnom komadu bez potrebe za ponovnim stezanjem ili premještanjem obratka na drugi stroj. Ova je fleksibilnost osobito korisna u maloserijskoj proizvodnji ili pri obradi složenih dijelova s više značajki. Na primjer, dio koji zahtijeva i vanjsku i unutarnju obradu može se dovršiti na jednom stroju uz pomoć alata za revolversku glavu - mogućnosti mijenjanja.
Vrste kupola
1. Vertikalni tornjići
Okomite kupole se obično koriste u CNC strojevima za tokarenje. U okomitoj konfiguraciji kupole, kupola je postavljena okomito na poprečni klizač stroja. Ova vrsta revolverske glave nudi dobar pristup izratku i prikladna je za razne operacije strojne obrade. Vertikalne kupole mogu se dalje klasificirati u kupole s jednom i više stanica. Kupole s jednom stanicom su jednostavnije i često se koriste u manjim strojevima ili za manje složene poslove. Kupole s više stanica, s druge strane, mogu držati više alata i sposobne su za izvođenje šireg raspona operacija.
2. Horizontalne kupole
Horizontalne kupole su manje uobičajene, ali se koriste u nekim specijaliziranim CNC strojevima za tokarenje. U vodoravnoj postavi kupole, kupola je postavljena vodoravno. Ova konfiguracija može pružiti bolju stabilnost za određene vrste operacija strojne obrade, posebno kada se radi o dugim i vitkim radnim komadima. Horizontalne kupole često se nalaze u većim, teškim CNC strojevima za tokarenje.
Značenje revolverske glave u CNC tokarskim strojevima
1. Povećana produktivnost
Kao što je ranije spomenuto, sposobnost revolverske glave da automatizira izmjene alata smanjuje vrijeme postavljanja. U proizvodnom okruženju vrijeme je novac i što se stroj brže može prebacivati između alata, to više dijelova može proizvesti u određenom razdoblju. Na primjer, u proizvodnoj liniji velike količine, CNC stroj za tokarenje s učinkovitom kupolom može proizvesti stotine ili čak tisuće dijelova dnevno, u usporedbi s ručnim strojem kojem bi trebalo mnogo više vremena da dovrši isti broj dijelova.
2. Poboljšana preciznost
Precizno indeksiranje revolverske glave osigurava da je svaki alat točno postavljen za strojnu obradu. To dovodi do bolje kvalitete dijelova i točnosti dimenzija. Budući da CNC sustav kontrolira proces izmjene alata, manja je mogućnost ljudske pogreške, do koje može doći tijekom ručne izmjene alata. Ovo je posebno važno u industrijama kao što su zrakoplovna i automobilska, gdje su potrebne niske tolerancije.
3. Trošak - učinkovitost
Iako početno ulaganje u CNC stroj za tokarenje s revolverskom glavom može biti veće od ulaganja u ručni stroj, dugoročne uštede su značajne. Povećana produktivnost, smanjene stope otpada zbog poboljšane preciznosti i mogućnost izvođenja više operacija na jednom stroju doprinose nižim troškovima proizvodnje po dijelu.
Revolver - Srodna razmatranja za različite vrste CNC strojeva za tokarenje
1.CNC tokarski stroj s ravnim krevetom
CNC tokarski strojevi s ravnim krevetom poznati su po svojoj stabilnosti i krutosti. Revolverska glava na CNC tokarilici s ravnom platformom obično je dizajnirana za rukovanje teškim operacijama rezanja. Veća površina ravnog kreveta omogućuje veću kupolu koja može držati veće i teže alate. To čini CNC tokarilice s ravnim ležajem prikladnima za obradu velikih i dugih obradaka, kao što su osovine i cilindri koji se koriste u industriji teških strojeva.

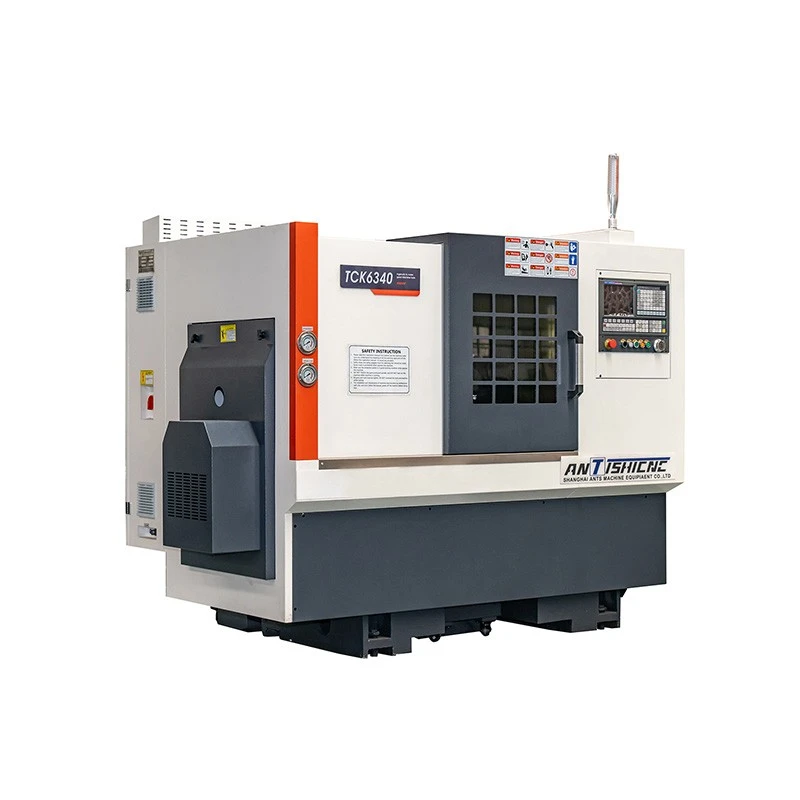

2.Tokarski stroj s vodoravnim kosim krevetom
Tokarilice s horizontalnim kosim krevetom nude bolji odvod strugotine u usporedbi s tokarilicama s ravnim krevetom. Dizajn nagnutog ležaja omogućuje lakše opadanje strugotine s obratka i alata za rezanje. Revolverska glava na tokarilici s horizontalnim kosim ležajem često je dizajnirana da bude kompaktnija i lakša, što omogućuje bržu promjenu alata. Ovi se tokarilice obično koriste u aplikacijama visoke brzine strojne obrade, kao što je proizvodnja malih - do srednjih - preciznih dijelova za elektroniku i medicinsku industriju.
3.Tokarski stroj s ravnim krevetom
Tokarski strojevi s ravnim krevetom, koji mogu biti ručni ili CNC upravljani, također koriste revolverske glave u svojim CNC verzijama. Revolverska glava na tokarilici s ravnom platformom pruža iste prednosti skladištenja alata i automatske izmjene alata kao i kod drugih CNC tokarilica. Međutim, dizajn revolverske glave može biti osnovniji kod nekih početnih tokarilica s ravnim krevetom, dok napredniji modeli mogu imati vrhunske revolverske glave sa značajkama kao što je radni alat.
Zaključak
Revolverska glava je neizostavna komponenta CNC tokarilice. Njegove funkcije skladištenja alata, indeksiranja i pružanja fleksibilnosti strojne obrade ključne su za učinkovitu i preciznu proizvodnju cilindričnih dijelova. Bilo da ste na tržištu za aCNC tokarski stroj s ravnim krevetom, aTokarski stroj s vodoravnim kosim krevetom, ili aTokarski stroj s ravnim krevetom, razumijevanje uloge i mogućnosti kupole je bitno.
Ako ste zainteresirani za kupnju CNC tokarilice i želite razgovarati o vašim specifičnim zahtjevima, tu smo da vam pomognemo. Naš tim stručnjaka može vam pružiti detaljne informacije o našim proizvodima i pomoći vam u odabiru pravog stroja s odgovarajućom konfiguracijom revolverske glave za vaše potrebe obrade. Kontaktirajte nas danas kako biste započeli postupak nabave i pregovora.
Reference
- Dornfeld, D., Minis, I. i Shin, YC (2007). Priručnik za proizvodno inženjerstvo i tehnologiju. Springer.
- Groover, MP (2010). Osnove moderne proizvodnje: materijali, procesi i sustavi. Wiley.
